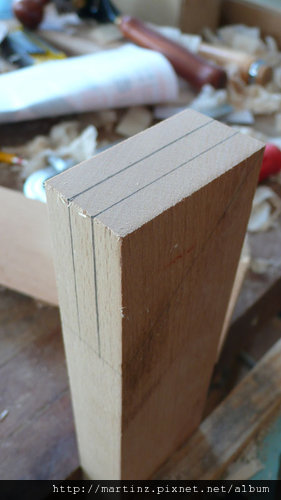

斜向的45度角,用方榫治具來切,在設定角度時先畫出與台面垂直的直線,方便用垂直角規來設定。

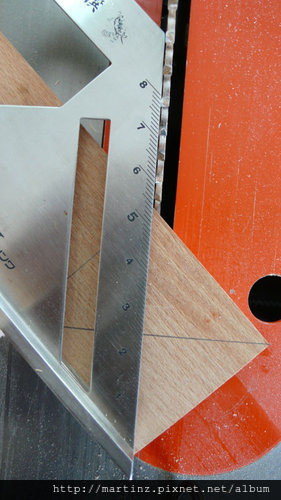

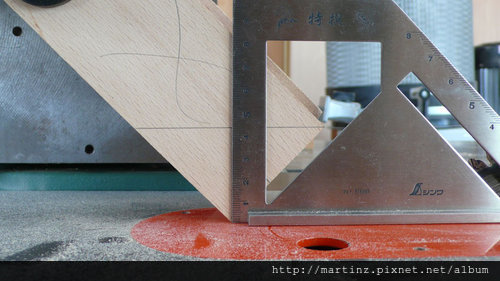

透過垂直角規來設定木塊角度確認為45度,然後夾緊。

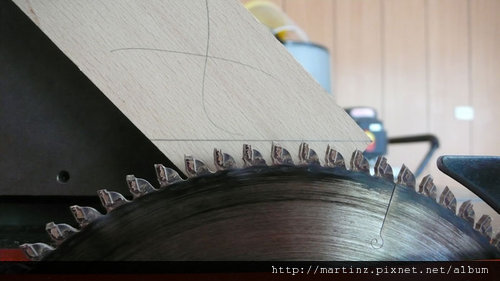

側面用三缺榫的線來定位鋸片高度。
設定好的木塊就可以直接啟動圓鋸來切割。

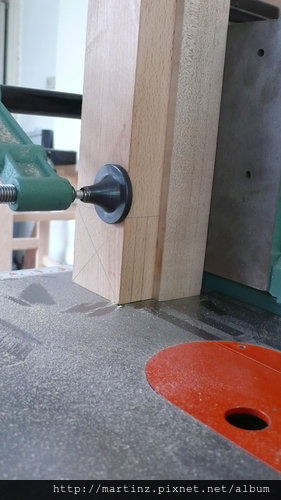

另一隻木塊,先用方榫治具,直接垂直架設夾緊,先鋸掉1/3的中間部份。

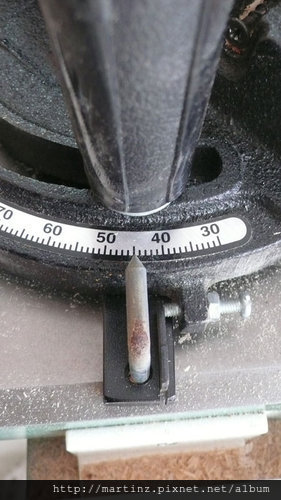

然後用水平推把,快速設定45度,然後鎖緊
用45度導規來瞄準一番

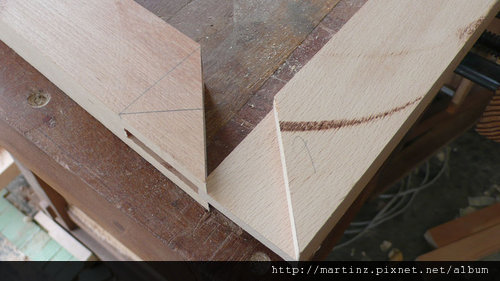

兩個木塊都切好就可以做出45度斜角三缺榫
木工忍者-木工diy教學
用開榫治具來製作斜單方榫,能很快速的做出精準的斜角,先將治具設定在八度,然後將角料夾持在治具上,開榫治具有9kg重,所以夾起來的角料會非常穩固,然後將鋸片升高到所要鋸切的高度,然後依著軌道推送,先切出第一道切口。
透過治具的側移螺桿,在操作者的左側,旋轉讓角料移動1cm,設定好後,就可以啟動圓鋸機再切第二道缺口。
斜單方榫的接合面是有角度的,先將鋸片調成傾斜八度,將角料要切割的鉛筆痕先對準,用平行推把將木料安全的推送,就可以切出一側的榫肩。
鋸片只能往一側傾斜,另一側的榫肩,就必須將木料放到鋸片的另一側,來進行,先對準再啟動推送。
一共四道,用圓鋸機就可以很快速的做出斜單方榫。
