哈莉貓老師的工作桌，使用到很多種榫─方榫、雙方榫、大進小出榫，主要是方榫系列的榫，但是慢慢玩味其結構，才發現其精巧的部份。

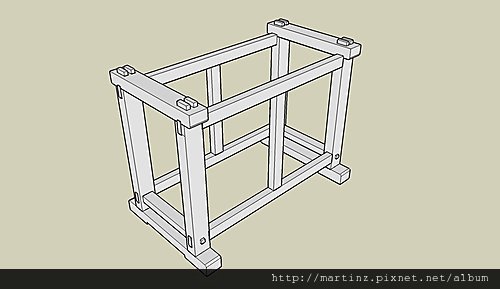

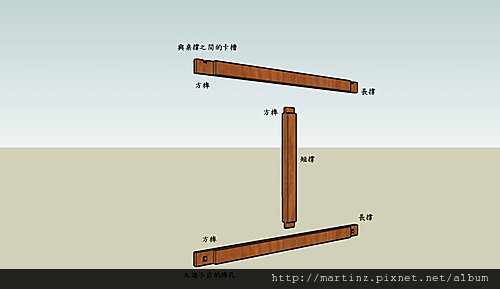

前片的工字型結構，透過短撐的上下連結，能避免長撐在桌面刨木時，左右推移造成平形四邊形的形變。
長撐的部份跟左右側的桌腳間榫頭，進到榫孔內，長度總共有9公分，如此一來，榫的長度夠，結構力就會強。

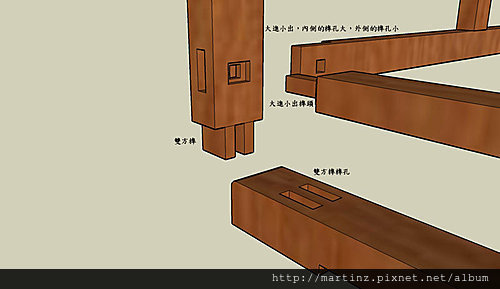

長撐與左右桌腳的連結後，前後片的短撐下，下方前後面又透過大進小出榫來卡住，有可能左右移動的長撐，如此一來就可以將單項連結，有可能發生的形變避免掉。

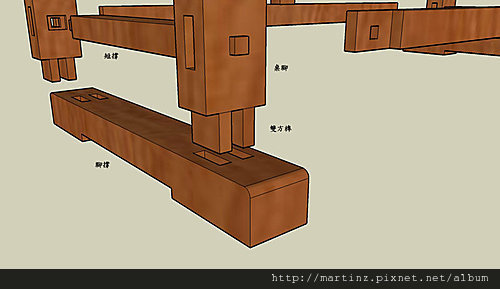

桌腳透過雙方榫與腳撐連結，雙方榫總共有兩個榫頭，當榫作的不夠密合時，也可透過木頭本身的彈性來容許些許的誤差，腳稱與上方的桌撐共同組成方型結構。

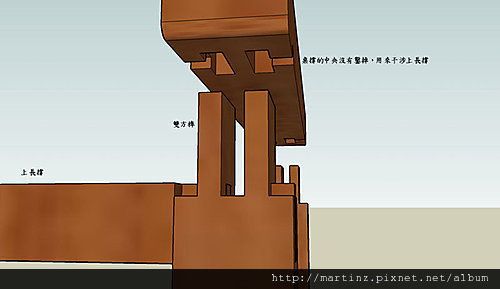

桌撐也有特別的設計，上方的長撐在通過桌腳後，長撐與桌角有1公分的凸起，上方桌撐雙方榫的榫孔中間，留下中央的範圍，如此可以干涉長撐的左右移動。

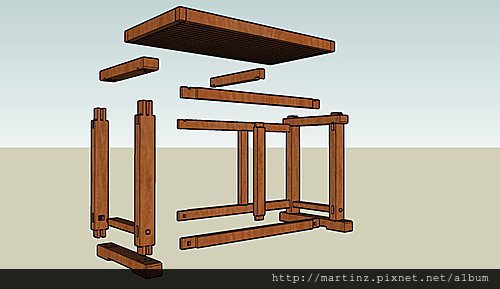

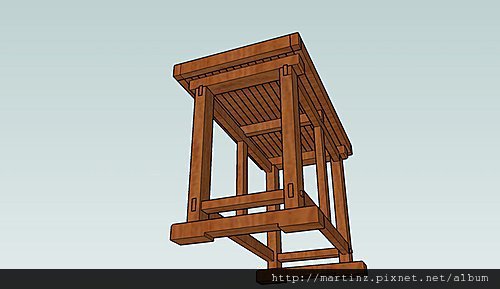

所以從這環環相扣的榫結構，可以看出這張桌子的精巧，想要讓這張工作桌，前後左右搖動都很難，還有桌面中央下方的短桌撐，讓桌面受力更穩固，還有下方的櫃體結構，一來可以放很多工具，二來可以防桌腳間的形變，整張桌子有70幾公斤，用起來穩，而且材料費也不貴，還有因為在台北，所與選用的材料是四面刨過的淨尺寸，施工起來快速多了，但是因為是工作桌，所以不再刨面修飾，如此醜醜的用才不會心疼。
工作桌─想要玩木工的朋友都須要，工作桌是玩木工的起點，但決不會是終點。
文章標籤
全站熱搜
實體圖的展現剛好補陳老師平面圖解說的不足 很用心 感謝..
歡迎 admig 的光臨： 對於榫的應用並不熟悉，透過3D圖來釐清，真的配服老師的設計，環環相扣的用榫，工作桌雖不漂亮，但是真的重又沉穩。
老師的設計經你精細的描繪出來, 更能體會他設計時多麼用心, 果真是很堅固可以陪你玩木工很久的好夥伴, 謝謝你的分享.
榫是很傳統的老工法，但是要透過精巧的設計，才能展現結構的力量，自己用3D模擬才發現老師的用心，這張工作桌，還要經的起我們這些大個頭，各個方向的敲推拉扯，上課親自蹂躪老師的工作桌，才發現真的穩重，還有許多貼心的巧妙設計，可以當拼板台，刨木時可選固定架，多樣治具的配合，讓工作順利進行，除了結構強，各式工作都難不倒，好用的工作桌。
請問捉板跟桌角的固定方式為何?
聰明的casper ：桌腳上方有三根短撐，先打洞再鎖上螺絲跟桌面連結，稍加固定即可，我上了六隻螺絲，主要是桌腳的榫頭跟桌面的榫孔固定完之後，鎖螺斯是避免移動而已。
大大您好 想請問你木材是哪家買的 可以給我資訊嗎 我也想做工作桌 想找可以幫我裁好刨好木料的廠商 麻煩你哩
尚新木業有限公司 02-2810-5187 02-2810-6110 02-2810-3325 蔡先生 台北市士林區延平北路七段106巷334號 杉木 柳安 南方松 都有可以電話問一問，請問加工後的工錢，這樣才能請他們幫忙你將木料備成淨尺寸。
能跟您要工作桌的3D檔嗎
此則為私密回覆
此則為私密回應
大哥您好 請問可以借小弟一窺這個原始檔 讓小弟實做看看嗎
此則為私密回覆
此則為私密回應
大哥您好 敢問您備料尺寸 9X6 跟 6X4 還有8公分厚的桌板 是用甚麼材料 在哪買的花多少錢啊 感謝您的回覆
你可以到哈莉貓老師那邊看備料清單，我用的是柳安材，很便宜4千多塊，用你站立膝蓋微屈，手維彎的高度設定桌面，我183cm用的桌面有82cm高，依你的身高設定桌面高度，若是你的身高175左右，那要再減5cm，用你使用工具的姿勢來設定高度最準，老師家的三張工作桌，分別有不同的高度，所以你要自己設定。
大哥謝謝您 感謝您的回覆 我找到老師的文章了
希望很快能看到您的工作桌。
此則為私密回應
此則為私密回覆
想請問是否可以跟你拿3d檔
