銑削台應用技─抽圓棒
- Jul 28 Wed 2010 23:02
鳩尾榫規
利用圓鋸機來製做東西要很小心,先用斜度規將要做的角度先導到鋸片上。
用蝴蝶鍵片的治具來夾持小木塊。
先切出平行四邊形。
再前後翻轉,切出梯形木塊。
若是木塊要切成薄面,若是不夠大,要記得先黏上小木塊,來增加捉握的範圍。
黏上垂直小方塊,再用小刨修飾,就會做出鳩尾榫規。
補上治具的特寫
- Apr 10 Sat 2010 14:03
半推台
半推板,將軌道鎖上,雖然推起來還很緊,在軌道左右側上蠟推起來就會非常滑順。
用舊木心板鎖上軌道做成的半推台。

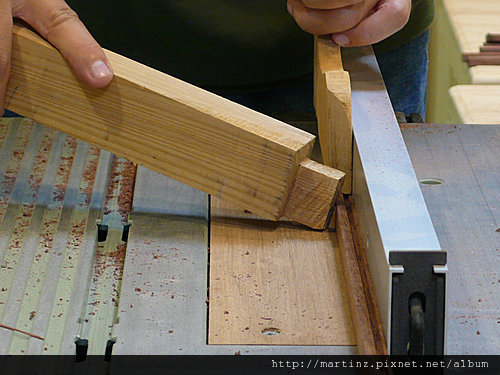

先試鋸個小木塊,然後檢查切口的垂直度,很漂亮的切口,以後就能讓這兩光的圓鋸機,變成工作的好設備。
- Apr 08 Thu 2010 21:48
半推台滑軌
平台式圓鋸機的準確度不高,所以須要許多種治具來增加圓鋸機的準確度,在圓鋸機的台面上有軌道,先要做的東西是滑軌。寬度只有16mm 厚度只有10mm然後在左右側,由上往下算2mm用鋸片切出3mm寬的溝槽,槽深2mm。

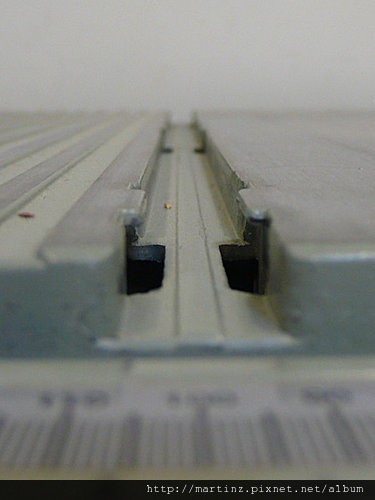

在圓鋸機的左側補上一調鋁製溝槽,這個鋁製溝槽在做Roter Table 的時候也會拿來安裝,但是跟圓鋸機的溝槽不一樣,只有15.5mm,左右側一樣由上往下2mm切出3mm的溝槽,但是槽深要達4mm。

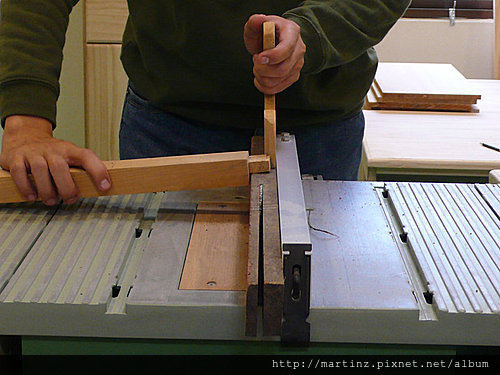

用紫心木的剩料來切滑軌。盡量選直紋的木料,用圓鋸機時記得接上吸塵器,然後一定要用推把,還有固定木料的壓桿。
做滑軌要四面都平整,鋸好之後要用刨刀好好的將四面都整平,但是木條很小,切開後,有的木料本身的應力就已經變形,那就只好再找一塊,看到我做兩條滑軌,確也切了五、六條小木條才選到我要的木料,

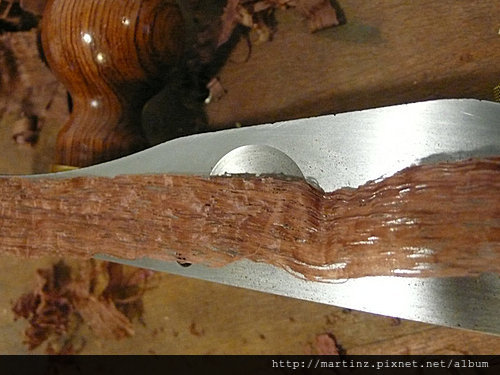

透過鋼刨好好的修整表面,才能讓滑軌順暢的移動。

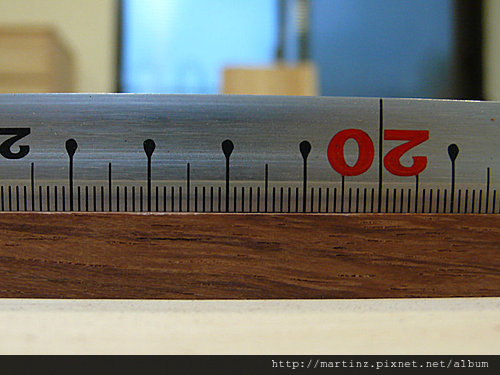

檢查木料的平整度,用鋼尺透光檢查,這樣的平整度,差不到一張紙。

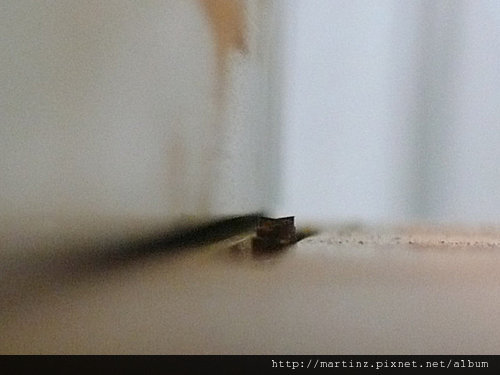

切溝槽時,圓鋸機的鋸片與導板間只有2mm,鋸片升起的高度也只有2mm,來張特寫。
這樣精細的作業,一定要用推把,不然小心手指頭不保,若是推把壞了,再做就是。
因為木料應力造成形變的小木條,害我想連半推板一起做完,確花很多時間在淘汰變形太嚴重的小木條。

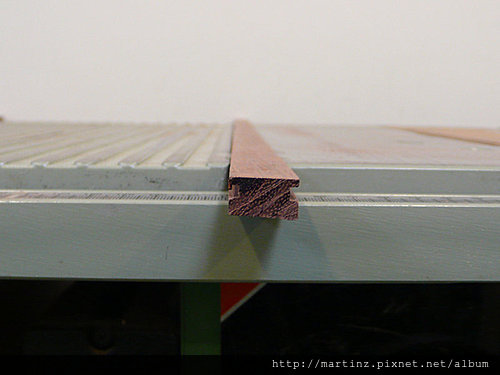

做好後的滑軌
天氣潮濕,怕明天變形,只好直接塞到軌道內等明天再鎖到半推台上。
- Sep 03 Thu 2009 12:29
使用導尺固定座
使用導尺固定座,先準備工作台只要幾百塊錢。
要準備固定工具還有調整工具,兩隻F夾,兩隻快速夾,一隻香賓槌,一隻13號扳手,一隻13號棘輪扳手。
將固定座用F夾固定在工作台上,先固定一隻。
將木料置入先設定水平,讓木料的表面與導尺固定座表面齊平,左右用快速夾固定,然後用扳手調整固定座內側的撐板。
導尺固定出所要削除的範圍,如此就可以快速的製出所須要的榫,由於榫頭都是對稱的,所以只要將快速夾放開,就可以快速換上另一個木料,這次要做單方榫,削的深度13mm,總共須削八塊,等設定完成後每次換木料之後,必須用游標卡尺確認削除的範圍。
將ROUTER裝上吸塵嘴,然後裝上直刀,設定削除深度,就可以開始用ROUTER做榫頭。
固定直刀時要將刀頭固定右手按住,紅圈內的按鈕,拆除時左右相反放,一樣固定後用扳手拆除。
詳細資料可以參考 做一個漂亮的榫─陳秉魁 著
這樣一來做榫很快速又方便。
忍者的馬桶施工─真的是輕鬆又方便,主要是工作完大量的粉屑很好清理,噪音也不容易影響別人,注意廁所施工前一定要維持乾燥不然木屑就黏的到處都是。
- Aug 31 Mon 2009 19:38
導尺固定座
在洗手間內做細木作,主要是用Router操作時會有一點大聲,再者是使用完之後會有大量的木屑飛揚,在洗手間工作不吵人也好清理,吸完塵直接用水洗,然後順便洗個澡,真是一氣喝成,在逛B&Q時發現這像忍者的頭套,不織布做的還滿柔軟的,戴起來很舒適,加上眼鏡耳罩工作起來還真方便。
透過導尺固定座的固定,用Router來修榫孔,做榫頭滿方便的
本週在家中努力窩兩天做出來的四隻桌腳,與兩隻腳撐,都是用Router在家洗出來的,雖然沒有角鑿機,透過一台4千多元的Router 及60mm的直刀,導尺固定座,就可以開工了,最好還有一台乾濕兩用吸塵器,不然你看到搞完後的房間大概會頭暈。
