鳩尾榫小板凳

看了外國雜誌，喜歡上鳩尾榫的傢俱，動手學細木作，鳩尾榫的練習，最好的地方就是鳩尾榫的小板凳開始，使用的工具不多，只要些許的手工具就可以展開你的練習。

主要的工具有，畫線的畫線規、斜度規、分度規、90度導規，鋸切的橫斷夾背鋸，線鋸，鑿刀，這些手工具你就可以開始試著玩鳩尾榫，這些工具也可以做出你要的細木作小東西。

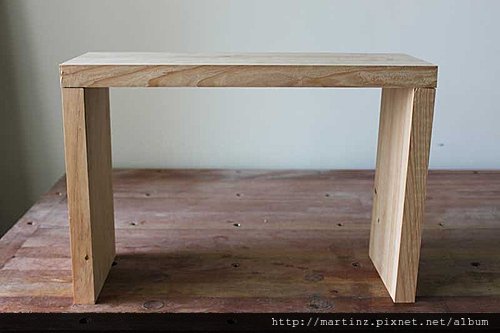

↑ 鳩尾榫板凳的樣子

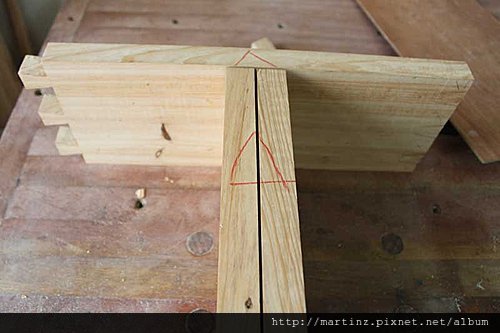

↑ 忘記劃三角標，所以後來才補照的三角標示，若是方盒子，上下板併在一起畫上三角形，就可以看出上下的區別，左右側的板料先併在一起，畫上等腰三角形，可以輕鬆區分左右側板的方向。

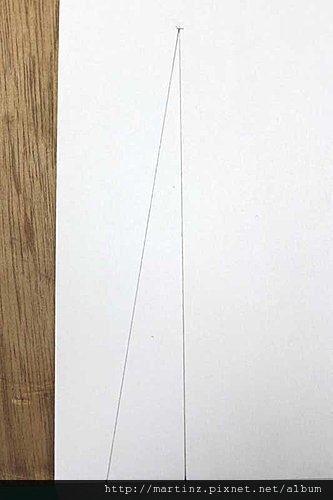

↑ 鳩尾榫取角度下方一寸，高度六寸然後取夾角，稱為 1：6 的鳩尾榫，也有人喜歡下方一寸，高度八寸的鳩尾榫，這看各人喜號，但是越斜角度越小，結構力也越差。

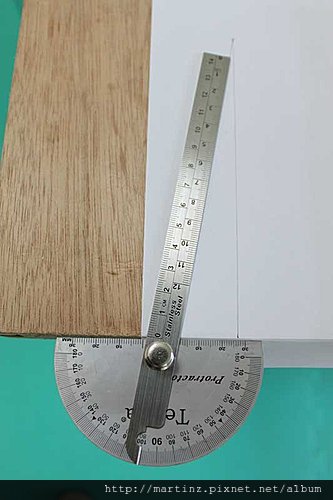

↑ 放上分度規，量出鳩尾榫的角度。

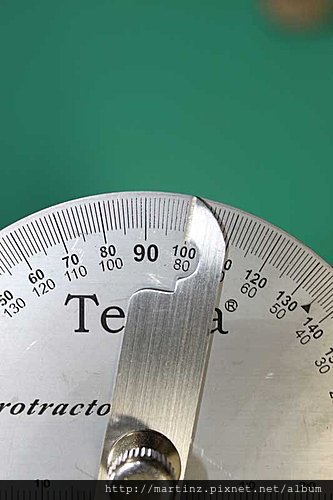

↑ 1：6的角度大約在 9 度。

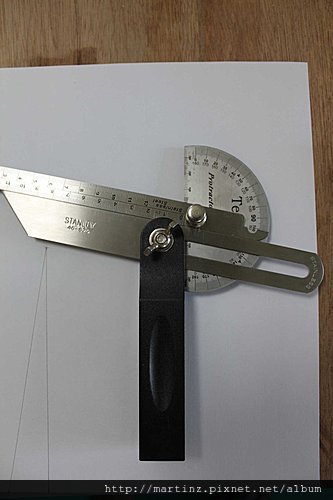

↑ 將斜度規靠在分度器上，把手部份與量角器平行。斜度的部份，緊靠斜度規的指示尺，將角度導引到斜度規上，方便畫鳩尾榫。

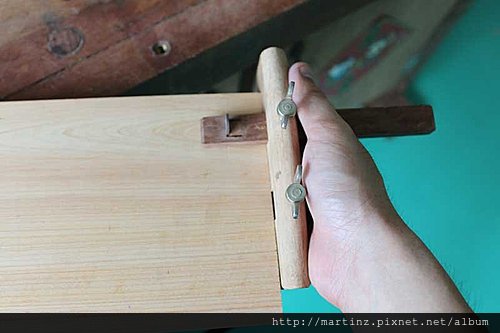

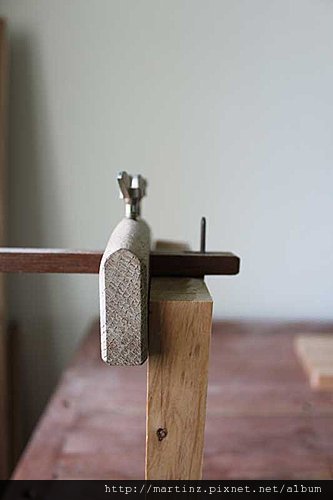

↑ 單柄畫線規，將靠板，靠在木板左側，右邊柄上的刀刃靠在板的右側，然後讓他約離板側0.5mm ，當作榫頭的預留量，這樣做出來的榫，才會有修正的空間。

↑ 若是板厚都一樣，那就在榫頭部、榫孔部份都畫上榫的範圍。畫線規的靠板，靠在木板的端面，透過畫線規柄上的刀刃，畫出標線。

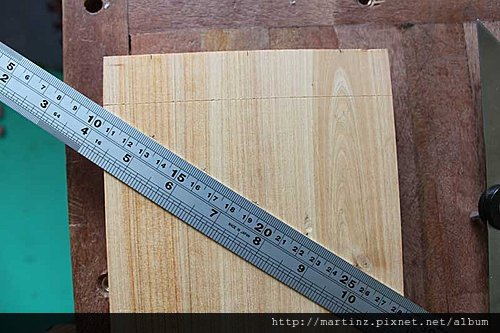

↑ 先將尺斜放在板的兩端，左端靠在 10cm , 右側靠在 28 cm的位置，每三公分畫上標計，畫跟端面垂直的導引線，快速的將板寬方成六等份，有五個端點。

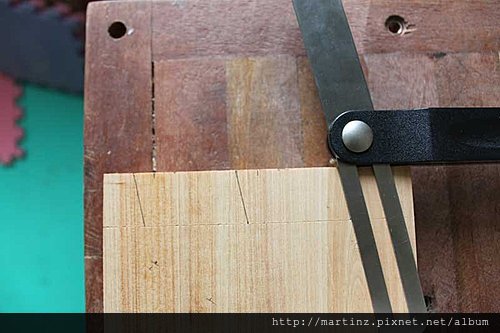

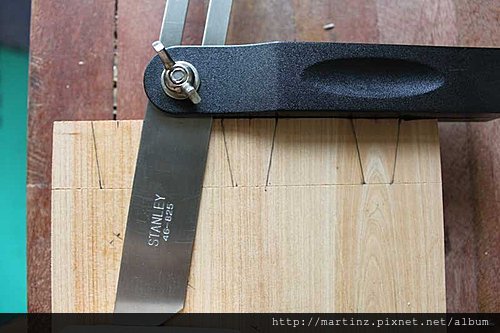

↑ 由端點往左移動一公分，用斜度規把柄必須靠在木板的端面(注意一定要檢查木板的側面與端面示否垂直)，用斜度規畫出鳩尾榫的斜面，也就是剛剛導引出來 1：6 靠近 9度的斜率。

↑ 將斜度規上下顛倒，移到等份端點的右側一公分，畫出鳩尾榫的右斜線，依續畫出榫頭。

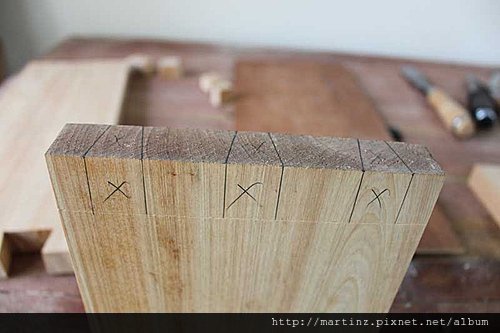

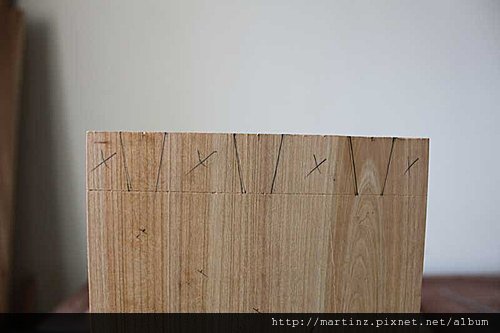

↑ 這是椅面左右側的榫頭部份，所以要將梯形的部份鋸除掉，一定要打叉，或畫上雙斜線標示出來，不然將榫頭鋸掉，那你就準備全部鋸掉，從新來過。

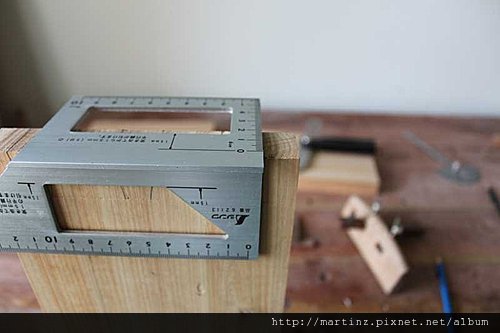

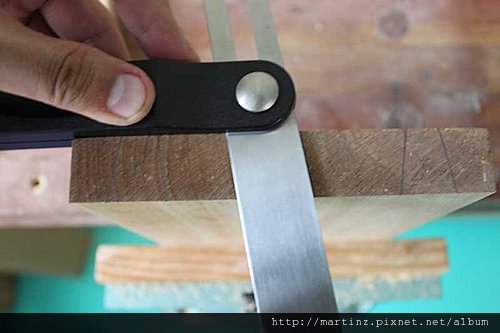

↑ 用角度定止規，畫出端面的垂直線。由榫頭的斜線端點，畫在端面上。

↑ 畫完之後。

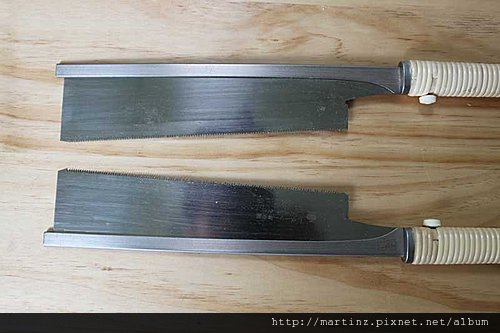

↑ 拿出夾背鋸，上方比較密的是橫斷鋸，主要是從木頭的側面鋸斷維管束，比較像鐮刀割稻子的功能，下方是綜開鋸，鋸齒比較大，主要是從木頭的上下端，鋸開維管束，有一點像播開草叢的樣子，必須能很快排除木屑，所以鋸尺比較大，拿縱開可以來做橫斷，但是用橫斷鋸來鋸切端面，超沒效率，但是做榫頭不是剖板料，用橫斷鋸慢慢的鋸切也OK，所以就選用橫斷鋸來鋸榫。

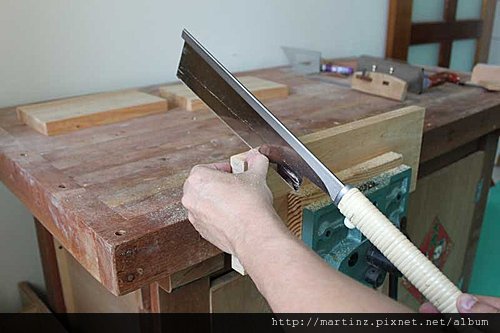

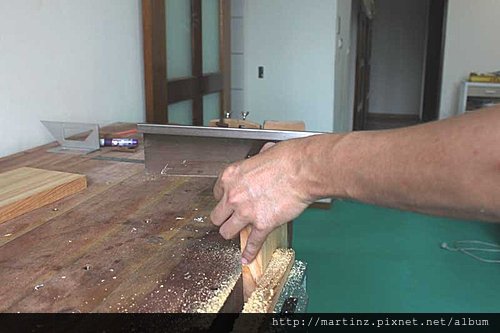

↑ 用指甲當鋸面的靠板，斜角入木，前後面都用斜的先鋸出鋸路。

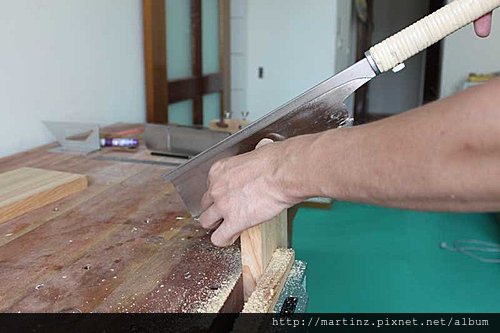

↑ 後方也用斜切入鋸。

↑ 再用平行的將中間的三角形範圍完全鋸除，這樣鋸切的好處，每個面你都可以看到鋸子跟指線的位置，鋸出來的榫頭切面會比較漂亮。

↑ 木板左右側，直接鋸除掉。

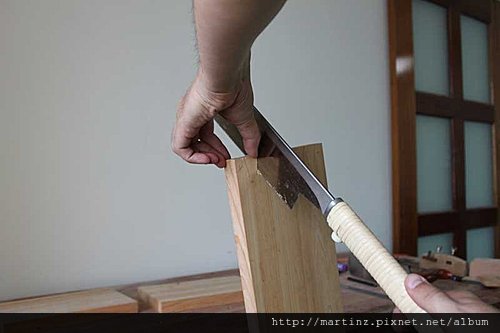

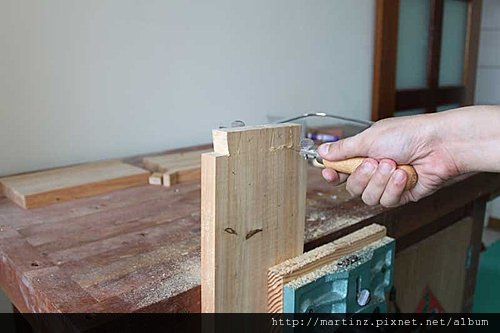

↑ 榫頭以外的部份，用線鋸鋸掉。

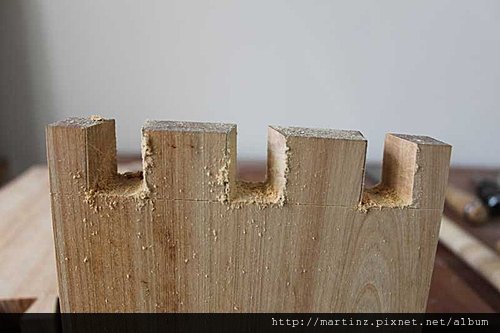

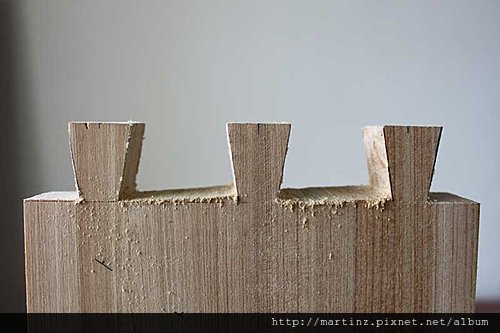

↑ 鋸切完成後，很難看的榫頭，還有很多部份要用鑿刀修。

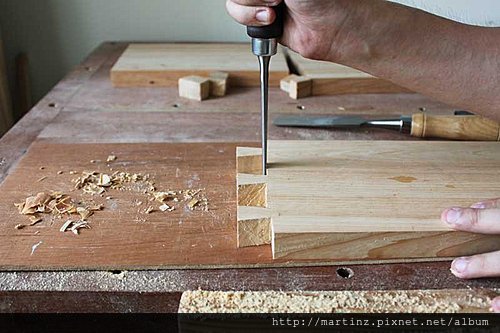

↑ 拿起鑿刀修榫頭，若是沒有把握下鑿刀，可以在指示線上夾上一個木條，然後直接將鑿刀靠上，往下修掉。

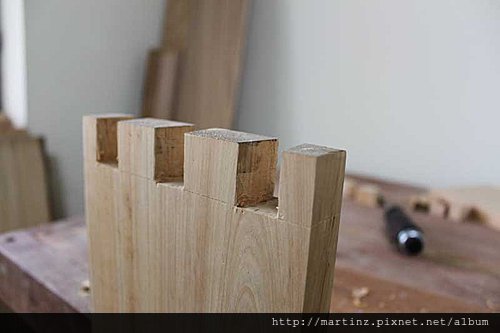

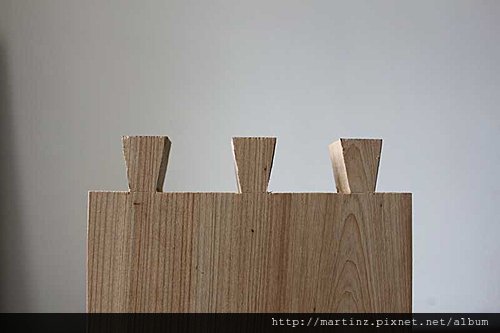

↑ 用鑿刀修完的榫頭。

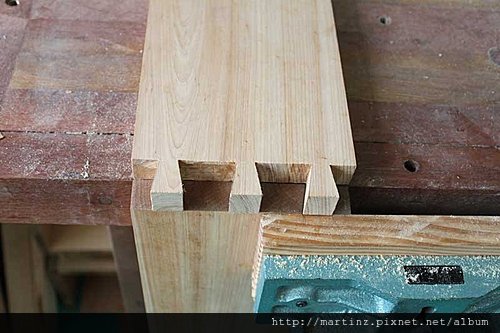

↑ 將椅子的側板用工作夾，夾起來，將榫頭壓在端面上，畫出榫頭的範圍，等一下就要鋸出側板的榫孔。

↑ 雖然投影劃出要鋸出的榫孔，但是有可能榫頭的斜度，還不明確，再用斜度規補畫一次，這樣可以修正可能沒修好的榫頭。

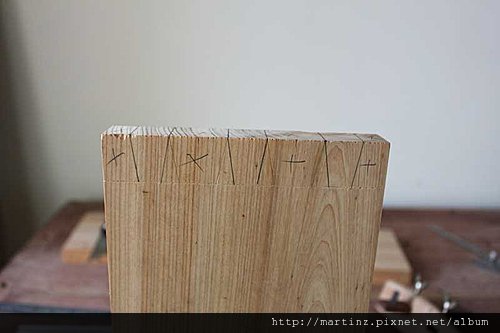

↑ 用垂直導規，畫出榫孔的部份，要鋸切的部份一樣要標示，如此一來才可以避免錯誤。

↑ 鋸好的榫孔，一樣用鑿刀再修過。

↑ 修好之後，先試裝，不要硬擠，硬擠木頭會裂掉，你會看到，有干擾的部份，黑色鉛筆的痕跡，細心的小修一下，不要修過頭，這時候已經很接近了。

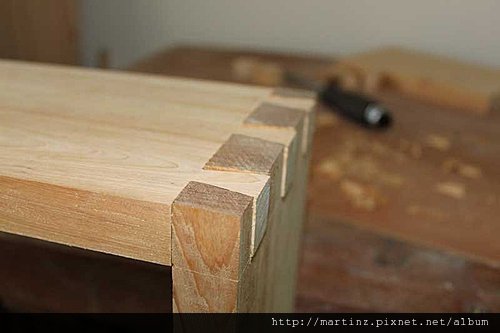

↑ 組裝好的榫頭，有預留的部份再用刨刀修掉，千萬不要用鑿刀，一定會受傷。

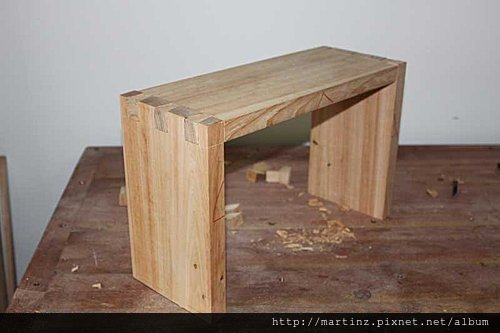

↑ 組裝好的鳩尾榫小板凳

這是我在練習鳩尾榫的流程，也希望有興趣學習細木作的朋友，一起來玩。
